En este tutorial aprenderás cómo activar y desactivar un relé utilizando un pulsador, sin depender de microcontroladores como Arduino. El circuito será diseñado de manera simple, utilizando componentes básicos como un flip-flop o un temporizador 555. Esta técnica es ideal para aplicaciones donde se necesita controlar dispositivos de corriente alterna o continua de forma manual y sencilla. Exploraremos el esquema del circuito, los componentes necesarios y cómo implementar esta solución en proyectos donde se requiera el encendido y apagado de cargas eléctricas sin programación.
MATERIALES:
- 1 Rele
- 2 Resistencias de 1k
- 1 C1 74ls90
- 1 Transistor NPN
- 1 Pulsador
FUNCIONAMIENTO:
Como podemos ver en el vídeo el rele se activa con un pulso y se desactiva con otro esto lo logramos gracias al circuito integrado 74LS90 que es un contador que va de "0" a "9" (0, 1, 2, 3, 4, 5, 6, 7, 8, 9). Para hacer que cuente enviamos un 0 lógico al pin 14 del 74LS90.

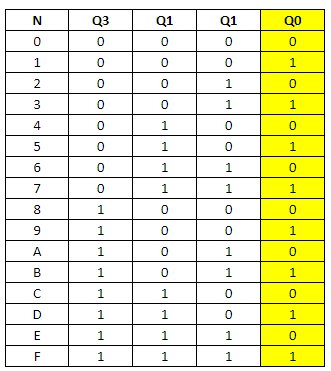

La función del transistor es como interruptor lo conectamos al pin 12 (Q0) porqe como pueden ver en la tabla de verdad tenemos 0 y 1 alternados, entonces el rele se activara con un pulso y se desactivara con otro.
DIAGRAMA DE CONEXIONES:
